SVG <filter> 滤镜

SVG滤镜<filter>元素用于为SVG图像添加漂亮的效果。例如,阴影,模糊或高光。

滤镜示例

这是一个简单的SVG滤镜示例,其中显示了两个椭圆。左椭圆形没有使用滤镜,右边的椭圆用高斯模糊滤镜渲染:

<svg width="500" height="100">
<defs>
      <filter id="blurFilter" y="-5" height="40"
          <feGaussianBlur in="SourceGraphic" stdDeviation="3" y="-"/>
      </filter>
  </defs>

  <ellipse cx="55" cy="60" rx="25" ry="15"
           style="stroke: none; fill: #0000ff; " />

  <ellipse cx="155" cy="60" rx="25" ry="15"
           style="stroke:none; fill:#0000ff; filter:url(#blurFilter);" />
</svg>
测试看看‹/›

运行后图像效果:

注意右椭圆的边缘是如何模糊的。

滤镜输入和输出

SVG滤镜需要一些输入(源),并对其应用滤镜效果。滤镜的输入可以是形状的图形(表示RGB颜色),形状的alpha通道,也可以是其他滤镜的输出。

SVG滤镜从输入产生图形输出(结果)。此输出通常显示,而不是应用滤镜的形状。滤波器的输出可用作另一个滤波器的输入。因此,可以链接滤镜。

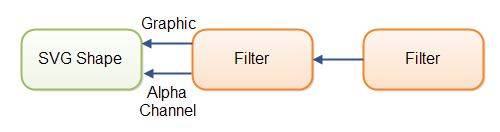

这是SVG滤镜输入和输出的图示:

SVG滤镜可以将图形形状,alpha通道或另一个滤镜的输出作为输入。
SVG滤镜可以将形状图形,alpha通道或其他滤镜的输出作为输入。

SVG滤镜的输入,通常在in滤镜元素的属性中指定。这是一个实例:

 <feGaussianBlur stdDeviation="3" in="SourceGraphic" />

如果要将SVG滤镜的输出用作另一个滤镜的输入,则需要向result滤镜元素添加属性。这是一个实例:

<feGaussianBlur stdDeviation="3" in="SourceGraphic" result="blur"/>

现在,另一个SVG滤镜可以可以通过将值blur,放入其in属性来使用该过滤镜的输出。在上面的实例中,值blur是在过滤器的result属性中指定的。

滤镜尺寸

一个滤镜的尺寸是使用其x、y、width和height属性设置的。

x和y属性相对于用作输入的形状的x和y进行解释。由于某些滤镜的输出通常比输入的大(例如在形状周围添加模糊),因此通常需要对x和y使用负数,以避免剪切掉滤镜添加的图形。

在width和height属性也同样简单。同样,有时可能必须指定一个宽度和高度,该宽度和高度应大于输入形状,以避免截断滤镜添加的效果。

组合滤镜

您可以使用元素组合滤镜。这是一个实例:

<svg width="500" height="100">

<defs>
    <filter id="blurFilter2" y="-10" height="40" x="-10" width="150">
        <feOffset in="SourceAlpha" dx="3" dy="3" result="offset2" />
        <feGaussianBlur in="offset2" stdDeviation="3"  result="blur2"/>

        <feMerge>
            <feMergeNode in="blur2" />
            <feMergeNode in="SourceGraphic" />
        </feMerge>
    </filter>
</defs>

<ellipse cx="55" cy="60" rx="25" ry="15"
         style="stroke: none; fill: #0000ff; filter: url(#blurFilter2);" />

</svg>
测试看看‹/›

此示例创建一个SVG滤镜,其中包含两个滤镜元素:<feOffset>和<feGaussianBlur>。 偏移滤镜效果(feOffset)作用于其应用到的形状的Alpha通道。 高斯模糊(feGaussianBlur)作用于偏移滤镜效果的输出。

<feMerge>元素将模糊滤镜的输出与原始图形组合在一起。 输入按照它们在<feMerge>元素中出现的顺序组合。因此,后面的输入显示在前面的输入的顶部。 结果是图像的形状看起来像带有阴影。 运行后图像效果:

高斯模糊滤镜

高斯模糊SVG滤波器可以模糊SVG形状。高斯模糊滤镜由<feGaussianBlur>元素表示。这是一个实例:

<svg width="500" height="250">

<defs>
    <filter id="blurFilter4" x="-20" y="-20" width="200" height="200">
        <feGaussianBlur in="SourceGraphic" stdDeviation="10" />
    </filter>
</defs>
<rect x="20" y="20" width="90" height="90"
      style="stroke: none; fill: #00ff00; filter: url(#blurFilter4);" />

</svg>
测试看看‹/›

本示例定义了一个内部带有<feGaussianblur>的<filter>。 然后,该示例定义一个绿色矩形,该矩形从其CSS filter属性引用该滤镜。 以下是生成的图像:

模糊大小

<feGaussianBlur>元素的stdDevation属性确定要将滤镜应用到的形状模糊多少。 数字越大,形状越模糊。 以下是三个具有不同值的stdDeumation属性的示例:

<svg width="500" height="250">

<defs>
    <filter id="blurFilter5" x="-20" y="-20" width="200" height="200">
        <feGaussianBlur in="SourceGraphic" stdDeviation="2" />
    </filter>
    <filter id="blurFilter6" x="-20" y="-20" width="200" height="200">
        <feGaussianBlur in="SourceGraphic" stdDeviation="6" />
    </filter>
    <filter id="blurFilter7" x="-20" y="-20" width="200" height="200">
        <feGaussianBlur in="SourceGraphic" stdDeviation="12" />
    </filter>
</defs>

<rect x="20" y="24" width="90" height="90"
      style="stroke: none; fill: #00ff00; filter: url(#blurFilter5);" />
<rect x="150" y="24" width="90" height="90"
      style="stroke: none; fill: #00ff00; filter: url(#blurFilter6);" />
<rect x="300" y="24" width="90" height="90"
      style="stroke: none; fill: #00ff00; filter: url(#blurFilter7);" />
</svg>
测试看看‹/›

运行后图像效果:

请注意,矩形是如何变得越来越模糊的,应用于它们的filter的stdDeumation属性中的值越高。

模糊Alpha通道

上面的示例使用SourceGraphic作为输入,这意味着形状的RGB颜色用作滤镜的输入。 您可以改为使用形状的Alpha通道作为输入,方法是在<feGaussianBlur>元素的in属性上设置值SourceAlpha值。 下面是一个实例:

<svg width="500" height="250">

<defs>
    <filter id="blurFilter8" x="-20" y="-20" width="200" height="200">
        <feGaussianBlur in="SourceAlpha" stdDeviation="10" />
    </filter>
</defs>
<rect x="20" y="20" width="90" height="90"
      style="stroke: none; fill: #00ff00; filter: url(#blurFilter8);" />
</svg>
测试看看‹/›

运行后图像效果:

注意,即使用绿色填充定义了矩形,滤镜的输出也是黑色和白色。当高斯模糊滤镜应用于Alpha通道而不是图形(RGB)通道时,就会发生这种情况。

偏移滤镜

偏移滤镜接受一个输入并在输出中移动输入。也就是说,它可以上下左右移动形状。因此,它的工作方式类似于转换,但它是在filter中完成的。下面是一个实例:

<svg width="500" height="250">

<defs>
    <filter id="offsetFilter1" x="-20" y="-20" width="200" height="200">
        <feOffset in="SourceGraphic" dx="80" dy="20" />
    </filter>
</defs>
<rect x="20" y="20" width="90" height="90"
      style="stroke: #000000; fill: none; filter: url(#offsetFilter1);" />
<rect x="20" y="20" width="90" height="90"
      style="stroke: #000000; fill: none; " />
</svg>
测试看看‹/›

本示例在完全相同的位置定义了两个矩形。矩形之一应用了偏移滤镜,该滤镜将其向下和向右移动。

运行后图像效果。

偏移滤镜似乎也对形状有其他影响(某种模糊),但我不确定为什么会这样。我至今无法找到任何关于为什么发生这种情况的解释。

颜色矩阵滤镜

颜色矩阵滤镜可用于将矩阵变换应用于形状的颜色。这是一个实例:

<svg width="500" height="250">

<defs>
    <filter id="colorMatrixFilter1" x="-20" y="-20" width="200" height="200">
        <feColorMatrix in="SourceGraphic" type="matrix"
                values="0 0 0 1 0
                        0 0 0 1 0
                        0 0 0 1 0
                        0 0 0 1 0
                "/>
    </filter>
</defs>
<rect x="20" y="20" width="90" height="90"
      style="stroke: none; fill: #0000ff; filter: url(#colorMatrixFilter1);" />
</svg>
测试看看‹/›

矩阵的值在<feColorMatrix>元素的values属性中提供。总共必须有4 x 5=20个值。这些值将应用于原始形状的颜色,如下所示:

 0 0 0 red   0
 0 0 0 green 0
 0 0 0 blue  0
 0 0 0 1     0

运行后图像效果:

注意:在Chrome和Firefox中的颜色矩阵滤镜得到的结果有些奇怪。 上面的矩形是用填充色指定的,但是一旦颜色矩阵滤镜完成其工作,则仅留下轮廓。

混合滤镜

混合滤镜可以将来自多个滤镜的输入混合为一个。这是一个实例:

<svg width="500" height="250">
  <defs>
    <filter id="blurFilter3" y="-10" height="40" x="-10" width="150">
      <feOffset in="SourceAlpha" dx="3" dy="3" result="offset3" />
      <feGaussianBlur in="offset3" stdDeviation="3"  result="blur3"/>

      <feBlend  in="SourceGraphic" in2="blur3" x="-10" width="160"/>

    </filter>
  </defs>

  <ellipse cx="55" cy="60" rx="25" ry="15"
         style="stroke: none; fill: #0000ff;
                filter: url(#blurFilter3);" />

</svg>
测试看看‹/›

本示例声明一个使用3种滤镜效果的滤镜。前两个是已链接的偏移量和高斯模糊效果。第三是需要两个输入(in和in2)并将其混合为一个的效果。

产生的效果与本文前面所述的组合滤镜所获得的效果非常相似。
